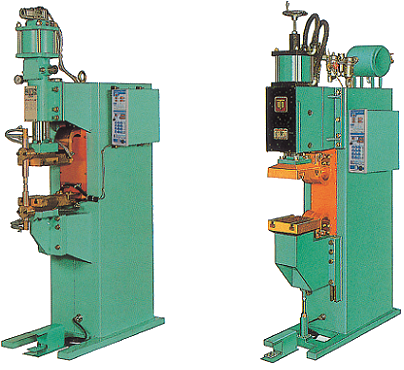

AC Spot Welder
Resistance machine
Price: Liên hệ
Views: 150
Máy hàn chiếu có độ chính xác cao với các tính năng tiên tiến được cải thiện hơn nữa độ chính xác thổi phồng. Một máy hàn tinh vi có khả năng hàn chiếu chính xác.
- Một thiết kế hiệu quả cao với độ chính xác động được cải thiện đáng kể
- Hướng dẫn áp suất sử dụng ổ trục kim có độ chính xác cao, để tăng cường đáng kể độ phản hồi tức thời và độ bền
- Độ chính xác của trục lăn dựa trên Tiêu chuẩn công nghiệp Nhật Bản có độ chính xác cao JIS-C9307
- Ngay cả những mối hàn khó chẳng hạn như mối hàn tại nhiều điểm hoặc liên quan đến phần nhô ra của vòng có thể được thực hiện với chất lượng ổn định được đảm bảo
- Hành trình của điện cực trục cuốn trên (xi lanh áp suất) có thể được điều chỉnh liên tục, tạo điều kiện thay đổi các điện cực khuôn. Hơn nữa, hành trình tối ưu cho phôi được đảm bảo
- Chiều cao của điện cực trục lăn dưới cũng có thể được điều chỉnh xuống liên tục, cho phép các phôi gia công có kích thước lớn hoặc cấu hình đặc biệt được điều chỉnh dễ dàng
- Thiết kế năng lượng thấp có năng suất và tính kinh tế cực cao giúp giảm đáng kể gánh nặng điện năng
- Máy biến áp hàn được thiết kế để sử dụng tần số cao để chịu được các điều kiện làm việc rất khắc nghiệt
- Để đáp ứng nhu cầu hàn đa dạng, tùy chọn có sẵn bộ hẹn giờ đa chức năng dòng không đổi bằng máy vi tính hoạt động bằng phím (có màn hình)
- Công tắc mạch chính sử dụng thyristor để có tuổi thọ cao và tiết kiệm điện nhiều hơn
Product Specifications
|
Specifications / Model |
S2-3-154 |
S2-3-204 |
S2-6-354 |
S2-6-504 |
S2-6-255 |
S2-6-355 |
S2-6-505 |
S2-10-505 |
S2-10-655 |
|
Rated capacity KVA |
15 |
20 |
35 |
50 |
25 |
35 |
50 |
50 |
65 |
|
Throat dimenslons(opening*depth) mm |
200*400 |
200*500 |
|||||||
|
Max, short circuit secondary cruuent A |
10,000 |
13,000 |
18,500 |
22,000 |
13,300 |
16,500 |
20,000 |
20,000 |
24,000 |
|
Rated max, input KVA |
32/36 |
49/57 |
103/115 |
148/159 |
59/65 |
86/104 |
131/15 |
131/145 |
194/223 |
|
Duty cycle % |
11.0/8.7 |
8.3/6.2 |
5.8/4.6 |
5.7/4.9 |
9.0/7.4 |
8.3/5.7 |
7.3/5.9 |
7.3/5.9 |
5.6/4.2 |
|
Rated frequency Hz |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Weld power source V |
200 |
200(400) |
200 |
200(400) |
200(400) |
||||
|
Control unit power source V |
100 |
100 |
100 |
||||||
|
Max electrode force KN |
3.7 |
5.9 |
5.9 |
9.8 |
|||||
|
Electrode stroke mm |
60‧20 |
60‧20 |
60‧20 |
||||||
|
Electrode tip diameter mm |
φ16 |
φ16 |
φ20 |
||||||
|
Electrode tip taper |
1/10 |
1/10 |
1/10 |
||||||
|
Tip holder diameter mm |
φ25 |
φ25 |
φ32 |
||||||
|
horn diameter mm |
φ60 |
φ60 |
φ60 |
||||||
|
Cooling water l /mm |
4 |
4 |
4 |
8 |
|||||
|
Weight |
210 |
220 |
245 |
260 |
230 |
245 |
260 |
280 |
300 |
|
thyristor size (for AC200V) |
C |
C |
C |
D |
C |
C |
D |
D |
D |
|
Specifications / Model |
SP2-10-50 |
SP2-10-70 |
SP2-10-110 |
|||
|
|
Platen |
Spot |
Platen |
Spot |
Platen |
Spot |
|
Rated capceity KVA |
50 |
70 |
110 |
|||
|
Throat dimenslons (opening*depth) mm |
200*300 |
200*400 |
200*300 |
200*400 |
200*300 |
200*400 |
|
Max short circuit secondary curren A |
28,000 |
21,000 |
35,000 |
26,000 |
45,000 |
35,000 |
|
Rated max. input KVA |
183/205 |
138/154 |
277/303 |
198/226 |
430/510 |
335/397 |
|
Duty cycle % |
3.7/3.0 |
6.5/5.2 |
3.2/2.7 |
6.3/4.8 |
3.3/2.3 |
5.4/3.8 |
|
Rated frequency Hz |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Welder power source V |
200 (400) |
200 (400) |
200 (400) |
|||
|
Control unit power source V |
100 |
100 |
100 |
|||
|
Max. electrode force KN |
9.8 |
9.8 |
9.8 |
|||
|
Electrode stroke mm |
60‧20 |
60‧20 |
60‧20 |
|||
|
Platen size mm |
□150 |
□150 |
□150 |
|||
|
Electrode tip diameter mm |
φ20 |
φ20 |
φ20 |
|||
|
Electrode tip taper |
1/10 |
1/10 |
1/10 |
|||
|
Tip holder diameter mm |
φ32 |
φ32 |
φ32 |
|||
|
Horn diameter mm |
φ60 |
φ60 |
φ60 |
|||
|
Cooling water l /mm |
8 |
8 |
8 |
|||
|
Weight kg |
340 |
385 |
410 |
|||
|
Thyristor size (for AC200V) |
D |
F |
G |
|||
|
Specifications / Model |
P-10-100 |
P-10-150 |
P15-150 |
P-15-150 |
||||
|
Rated capacity KVA |
100 |
150 |
100 |
150 |
||||
|
Rated primary voltage V |
200 |
|||||||
|
Max electrode force KN |
9.8 |
13.7 |
||||||
|
Electrode stroke mm |
0~85 |
|||||||
|
Rated frequency Hz |
50 |
60 |
50 |
60 |
50 |
60 |
50 |
60 |
|
Rated max input KVA |
325 |
354 |
560 |
600 |
260 |
305 |
435 |
506 |
|
Duty cycle % |
4.7 |
4.0 |
3.6 |
3.1 |
7.4 |
5.4 |
5.9 |
4.4 |
|
Max.short circuit A |
38,500 |
50,000 |
38,500 |
50,000 |
||||
|
Throat dimenslons (opening*depth) mm |
200*300 |
|||||||
|
Lower platen adjustable range mm |
0~100 |
|||||||
|
Platen size ｍｍ |
□180 |
□230 |
||||||
|
Cooling water l /mm |
6 |
8 |
6 |
7 |
||||
|
Weight kg |
640 |
710 |
650 |
720 |
||||
